LEDA LUC-2 Unterdruck-Controller (Komplettset)

LEDA LUC-2 Unterdruck-Controller – Komplettset

Der LEDA LUC-2 Unterdruck-Controller ist eine elektronisch gesteuerte Sicherheitseinrichtung für den gemeinsamen Betrieb geeigneter raumluftabhängiger handbeschickter Feuerstätten und luftabsaugender Anlagen wie Wohnungslüftungsanlagen, Abluft-Dunstabzugshauben oder vergleichbaren lufttechnischen Einrichtungen.

Der LUC-2 überwacht während des Feuerstättenbetriebs die Druckverhältnisse und kann die angeschlossene Lüftungs- oder Abluftanlage bei einem unzulässigen Differenzdruck über einen potenzialfreien Kontakt abschalten. Sobald sich die Druckbedingungen wieder normalisiert haben, erfolgt das Wiedereinschalten automatisch.

Die hier angebotene Grundversion „Hohlraum“ ist für den Einbau des Displays in Hohlraum- bzw. Trockenbauwände vorgesehen.

Vorteile auf einen Blick

• DIBt-Zulassung Z-85.1-16
• für geeignete raumluftabhängige, handbeschickte Feuerstätten
• gemeinsame Nutzung mit Lüftungs- und Abluftanlagen möglich
• laufende Differenzdrucküberwachung während des Feuerstättenbetriebs
• Erkennung des Feuerstättenbetriebs über PT100-Temperaturfühler
• automatische Sicherheitsabschaltung bei kritischen Druckverhältnissen
• automatisches Wiedereinschalten nach Normalisierung
• übersichtliches Grafikdisplay
• potenzialfreier Schaltkontakt
• Messbereich bis ±100 Pa
• geringe Leistungsaufnahme von ca. 1,5 W
• getrennte Schalteinheit für Hutschienenmontage

Funktionsweise

Eine luftabsaugende Anlage kann im Gebäude Unterdruck erzeugen. Wird gleichzeitig eine raumluftabhängige Feuerstätte betrieben, kann dies unter ungünstigen Bedingungen die sichere Abgasabführung beeinträchtigen.

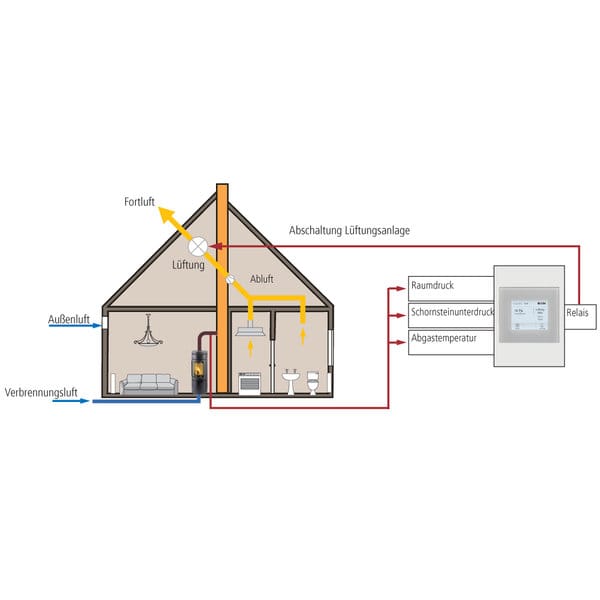

Der LEDA LUC-2 erkennt den Betrieb der Feuerstätte über einen im Abgasbereich eingesetzten Temperaturfühler. Während dieser Betriebsphase überwacht das System den Differenzdruck zwischen den vorgesehenen Messpunkten.

Wird der für den sicheren Betrieb erforderliche Druckzustand unterschritten, schaltet der LUC-2 die angeschlossene Lüftungs- oder Abluftanlage über seinen potenzialfreien Kontakt ab. Sobald wieder zulässige Druckbedingungen vorliegen, wird die Anlage automatisch freigegeben.

Der Vorteil gegenüber einer reinen Fensterfreigabe besteht darin, dass die tatsächliche Drucksituation überwacht wird.

Geeigneter Einsatzbereich

Der LUC-2 ist für geeignete raumluftabhängige handbeschickte Feuerstätten innerhalb des zugelassenen Anwendungsbereichs vorgesehen, zum Beispiel:

• Kaminöfen
• Heiz- und Kamineinsätze
• Raumheizer
• Herde
• Speicherfeuerstätten
• Grundöfen
• bestimmte Feuerstätten mit keramischen Heizgaszügen

Ob der LUC-2 für eine konkrete Anlage eingesetzt werden darf, richtet sich immer nach der aktuellen Zulassung, den Herstellerunterlagen und der tatsächlichen Feuerungs-, Abgas- und Lüftungssituation.

Wichtiger Hinweis

Der LEDA LUC-2 ist nicht für Pelletöfen zugelassen.

Außerdem dürfen einzelne Anwendungsfälle durch die Zulassung ausgeschlossen oder eingeschränkt sein. Maßgeblich sind daher immer die aktuelle DIBt-Zulassung, die Montage- und Bedienungsanleitung sowie die konkrete Anlagenkonfiguration.

Lieferumfang

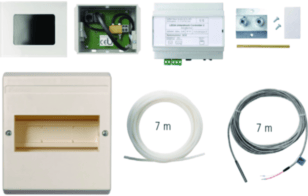

Zum Komplettset gehören:

• LUC-2 Display / Bedien- und Messeinheit im Hohlwandgehäuse
• Schalteinheit für Hutschienenmontage
• Kleinverteilerkasten für die LUC-2 Schalteinheit
• Montageadapter mit Messrohr
• Datenbusleitung, 25 m
• Temperaturfühler PT100 mit 7 m Silikonkabel
• Silikon-Druckmessschlauch, 7 m

Technische Daten

Passendes Zubehör

Für die Anpassung an die jeweilige Einbausituation ist passendes LEDA-Zubehör erhältlich:

• Datenbusleitungen in verschiedenen Längen
• Abgasrohr-Adaptersets Ø 120 mm
• Abgasrohr-Adaptersets Ø 130 mm
• Abgasrohr-Adaptersets Ø 150 mm
• Abgasrohr-Adaptersets Ø 180 mm
• Unterputzkasten für das Grafikdisplay
• Hohlwandgehäuse
• Kleinverteilerkasten
• Kabeladapter
• Silikon-Druckmessschlauch 10 m
• Modbus-TCP-Modul für Smart Home
• Funkmodul FM-1
• Busweiche

Für wen ist der LUC-2 interessant?

Der LUC-2 eignet sich besonders für Gebäude, in denen eine geeignete raumluftabhängige Feuerstätte gleichzeitig mit einer luftabsaugenden Anlage betrieben werden soll, beispielsweise:

• Kaminofen + Abluft-Dunstabzugshaube
• Kaminofen + zentrale Lüftungsanlage
• Kachelofen + Wohnungslüftungsanlage
• Heizkamin + Abluftanlage
• handbeschickte Feuerstätte + technische Lüftungsanlage

Planung und Montage

Die Eignung des LUC-2 sollte vor dem Einbau anhand der konkreten Feuerstätte, Abgasanlage und Lüftungs- bzw. Abluftanlage geprüft werden.

Einbau, Messstellen, elektrische Verschaltung und Inbetriebnahme müssen entsprechend den aktuellen Herstellerunterlagen und der gültigen Zulassung erfolgen.

Der LUC-2 ersetzt keine fachliche Beurteilung der gesamten Feuerungs- und Lüftungssituation.

FAQ

Ist der LEDA LUC-2 für Pelletöfen geeignet?

Nein. Für Pelletöfen ist der LUC-2 in dieser Ausführung und Zulassung nicht vorgesehen.

Kann der LUC-2 zusammen mit einer Dunstabzugshaube eingesetzt werden?

Grundsätzlich ist der LUC-2 für den gemeinsamen Betrieb geeigneter raumluftabhängiger handbeschickter Feuerstätten und luftabsaugender Anlagen vorgesehen. Ob die konkrete Dunstabzugshaube und Feuerstätte damit abgesichert werden dürfen, muss anhand der Zulassung und Einbausituation geprüft werden.

Was passiert bei zu hohem Unterdruck?

Der LUC-2 überwacht während des Feuerstättenbetriebs den Differenzdruck. Wird ein unzulässiger Zustand erkannt, kann die angeschlossene Lüftungs- oder Abluftanlage über den potenzialfreien Kontakt abgeschaltet werden.

Schaltet die Lüftungsanlage anschließend automatisch wieder ein?

Ja. Wenn sich die Druckbedingungen wieder normalisiert haben, kann die Anlage automatisch wieder freigegeben werden.

Ist der LUC-2 dasselbe wie ein Fensterkontaktschalter?

Nein. Ein Fensterkontaktschalter überwacht den Öffnungszustand eines Fensters. Der LUC-2 überwacht dagegen die tatsächlichen Druckverhältnisse während des Feuerstättenbetriebs.
