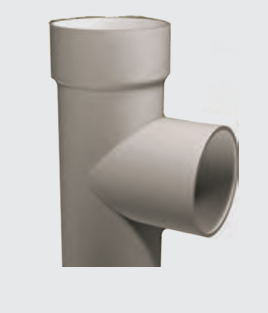

RAC 18 90° (6) Rauchrohranschl. CI
Mehr erfahren
Erlus CI Rauchrohranschluss 90° RAC 18 – Keramik-Formstück für den Rauchrohranschluss
Das Erlus CI Rauchrohrformstück RAC 18 90° ist ein hochwertiges Keramik-Formstück für den Edelkeramik-Leistungsschornstein CI. Es dient als 90°-Bogen mit einem runden, angeformten Stutzen (Länge 6 cm) zum Anschluss des Rauchrohrs an den Schornstein. Das Formstück ist speziell für die Nennweite DN 180 konzipiert und ermöglicht eine sichere und dichte Verbindung zwischen Heizgerät und Abgasleitung.
Produktdetails im Überblick
- Typ: RAC 18 90° (6) – Rauchrohranschluss für CI-System
- Nennweite: DN 180 (passend für CI-Innenrohre mit Ø 180 mm)
- Ausführung: 90°-Bogen mit rundem, angeformten Stutzen
- Stutzenlänge: 6 cm (zum Aufstecken des Rauchrohrs)
- Gesamtlänge (Baulänge): ca. 66 cm (Abzweiglänge entlang der Achsen)
- Material: Hochfeste Edelkeramik (wie das gesamte CI-System)
- Einsatz: Für den Anschluss von Rauchrohren (Metall oder Keramik) an den CI-Leistungsschornstein
- SKU: 3017437018
- Barcode (EAN): 4016168105552
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Produkttyp | Rauchrohrformstück 90° mit Stutzen |
| System | Erlus Leistungsschornstein CI (Edelkeramik) |
| Nennweite (DN) | 180 mm |
| Winkel | 90° |
| Stutzenausführung | Rund, angeformt, Länge 6 cm |
| Baulänge (gesamt) | ca. 66 cm (gemessen von Mitte zu Mitte) |
| Material | Edelkeramik (säurebeständig, feuchteunempfindlich) |
| Temperaturbeständigkeit | bis 400 °C (Dauerlast), kurzzeitig höher |
| Druckstufe | Geeignet für Unterdruck und Überdruck (je nach CI-Ausführung) |
| Zulassungen | DIN EN 13063, BImSchV, CE |
| SKU | 3017437018 |
| EAN | 4016168105552 |
Passgenau für den Erlus CI Leistungsschornstein
Dieses Rauchrohrformstück wurde speziell für das Erlus CI-System entwickelt. Die Edelkeramik-Komponenten sind exakt aufeinander abgestimmt und ermöglichen eine schnelle, trockene Steckmontage. Der runde Stutzen (Ø passend für handelsübliche Rauchrohre mit 180 mm) erlaubt den direkten Anschluss des Abgasrohrs von der Heizung. Die 90°-Richtungsänderung hilft, Platzsparend um Ecken oder Hindernisse zu führen.
Einfache Montage
Wie alle CI-Bauteile wird auch das Formstück RAC 18 ohne Mörtel oder Kleber gesteckt. Die präzise gefertigte Muffe mit integrierter Dichtung sorgt für eine gasdichte Verbindung. Gehen Sie wie folgt vor:
- Das passende CI-Innenrohr am gewünschten Anschlusspunkt setzen.
- Das Formstück mit der Muffe auf das untere Rohr aufstecken (ggf. mit etwas Muffenkitt abdichten, falls systembedingt erforderlich).
- Den Stutzen des Formstücks mit dem Rauchrohr verbinden – hierfür können handelsübliche Verbindungsstücke oder Edelstahl-Rauchrohre verwendet werden.
- Die umgebenden Mantelsteine entsprechend aussparen oder anpassen (je nach Einbausituation).
Anwendungsbereiche
- Neubau: Integration in den CI-Schornstein beim Hausbau.
- Sanierung: Nachrüstung eines Rauchrohranschlusses an einen bestehenden CI-Schornstein.
- Mehrfachbelegung: Wenn mehrere Feuerstätten an einen Zug angeschlossen werden, können zusätzliche Anschlussstücke erforderlich sein.
- Industrie/Gewerbe: Für Abgasleitungen von gewerblichen Heizungen oder Öfen.
Häufige Fragen (FAQ)
Für welche Nennweite ist dieses Formstück geeignet?
Das Formstück ist für die Nennweite DN 180 ausgelegt. Es passt exakt zu den CI-Innenrohren mit 180 mm Durchmesser. Die Bezeichnung RAC 18 steht dabei für "Rauchrohranschluss CI" mit 18 cm (180 mm).
Welchen Durchmesser hat der Stutzen?
Der runde Stutzen hat einen Außendurchmesser, der für handelsübliche Rauchrohre mit DN 180 geeignet ist. In der Regel werden Rauchrohre aus Edelstahl oder Keramik mit passendem Innenmaß aufgesteckt und mit einer Schelle oder Muffe gesichert.
Kann ich das Formstück auch für andere Systeme verwenden?
Das Formstück ist speziell für das Erlus CI-System konzipiert. Die Maße und die Steckverbindung sind auf dieses System abgestimmt. Eine Verwendung in anderen Schornsteinsystemen ist nicht empfohlen, da Dichtheit und Statik nicht gewährleistet sind.
Benötige ich zusätzliches Dichtmaterial?
Für die Steckverbindungen der Keramikrohre ist systembedingt oft kein zusätzlicher Mörtel nötig. Je nach Einbausituation kann jedoch Muffenkitt (z.B. im Lieferumfang des Grundbausatzes) zur Sicherung verwendet werden. Bitte beachten Sie die Montageanleitung des CI-Systems.
Welche Länge hat das Formstück?
Die Gesamtbaulänge (Abstand von der Mitte des senkrechten Rohrs bis zur Mitte des Stutzenendes) beträgt ca. 66 cm. Die Stutzenlänge (der Teil, in den das Rauchrohr gesteckt wird) beträgt 6 cm.
Passendes Zubehör
- Erlus CI Innenrohre DN 180 – für die Verlängerung des Schornsteinzugs
- Erlus Mantelsteine 38×38 cm – zur Ummantelung des CI-Systems
- Muffenkitt für CI-System – zur zusätzlichen Abdichtung
- Edelstahl-Rauchrohr DN 180 – passend für den Anschluss
Jetzt Erlus CI Rauchrohranschluss RAC 18 bestellen
Sie erhalten von uns das Original-Erlus-Formstück inklusive SKU und Barcode. Bei Fragen zur Einbauposition oder zu weiteren Komponenten hilft Ihnen unser Fachteam gern weiter.
