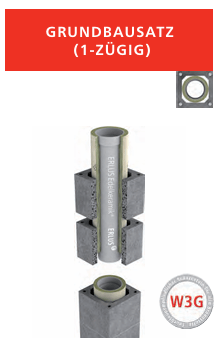

Erlus GC 18 Grundbausatz – Leistungsschornstein CI für moderne Abgasanlagen

Der Erlus GC 18 Grundbausatz ist die ideale Komplettlösung für den Bau eines dreischaligen  Leistungsschornsteins CI. Dieses System ist für alle Brennstoffe (Gas, Öl, feste Brennstoffe) zugelassen und überzeugt durch seine innovative Steckverbindung, die eine schnelle und sichere Montage ermöglicht. Der Grundbausatz enthält alle notwendigen Komponenten für den ersten Zug – perfekt für Neubau und Sanierung.

Ihre Vorteile mit dem Erlus Leistungsschornstein CI

• Universell einsetzbar: Für Gas, Öl, Holz und alle anderen Brennstoffe (nach W3G-/W3G+-Zulassung).
• Einfache Montage: Kein Verkleben der Keramikrohre – das 6 mm hohe Muffensystem mit integrierter Dichtung ermöglicht eine reine Steckverbindung.
• Zeitersparnis: Bis zu 35 % schnellere Montage im Vergleich zu herkömmlichen Schornsteinsystemen.
• Integrierte Dämmung: Die 1 m langen Edelstein-Muffen (Keramikrohre) sind bereits werksseitig mit einer hochwirksamen Dämmschicht versehen – kein zusätzliches Dämmmaterial nötig.
• Korrosionsbeständig: Hochwertige Keramik und Leichtbetonmantelsteine garantieren Langlebigkeit.
• Geprüfte Sicherheit: Erfüllt alle Anforderungen der DIN EN 13063 und der BImSchV.

Lieferumfang des Erlus GC 18 Grundbausatzes (1-zügig)

Der Grundbausatz Typ CI enthält alle Teile, die Sie für den ersten Schornsteinzug benötigen:

• 1 × Keramischer Putztüranschluss
• 1 × Sockelplatte
• 1 × Fußblende
• 1 × Kondensatauffangschale
• 2 × HT-Rohre (Keramik-Muffenrohre) und 3 × Bögen (für Richtungsänderungen)
• 1 × Kondensatdichte, runde Innentür
• 1 × Mantelsteinverschluss F90
• 1 × Keramikhaube (Abschluss oben)
• 3,5 kg Muffenkitt
• 1 × Frontplatte aus Mineralfaser
• 1 × Sägeblatt (für ggf. nötige Kürzungen)
• 1 × Versetzanleitung
• 1 × Schild mit Kennzeichnung (CE, Leistungserklärung)
• 1 × Leichte Abdeckplatte VK
• 1 × RuBstein RS14-25 (für Züge ab 14 cm)

Hinweis: Der Grundbausatz ist für einen einwandigen Schornstein (1-zügig) ausgelegt. Bei Bedarf an weiteren Zügen oder Zubehör (wie Reinigungstüren, Wandrosetten) ergänzen Sie bitte passende Einzelkomponenten.

Technische Daten des Erlus Leistungsschornstein CI

Die folgenden Daten gelten für das gesamte CI-System, insbesondere für den GC 18 Grundbausatz.

Allgemeine Eigenschaften

• System: Einwandiger Leistungsschornstein CI (W3G-zertifiziert)
• Brennstoffe: Gas, Öl, feste Brennstoffe (Holz, Pellets, Kohle)
• Temperaturbeständigkeit: Abgastemperatur bis 400 °C (Dauerlast), kurzzeitig höher
• Druckbetrieb: Geeignet für Unterdruck und Überdruck (je nach Ausführung)
• Kondensatbeständig: Ja, durch hochwertige Keramik-Innenrohre
• Wärmedurchlasswiderstand: Sehr geringe Wärmeverluste durch integrierte Dämmung

Abmessungen und Gewichte

Hinweis: Der GC 18 steht für eine Nennweite von 180 mm. Die passenden Mantelsteine haben ein Außenmaß von 38×38 cm, die Höhe der Steine beträgt 33 cm.

Anschlussdaten

• Rauchrohranschluss: Ø 180 mm (passend für handelsübliche Edelstahl- oder Keramikrohre)
• Außenluftanschluss: Optional möglich (für raumluftunabhängigen Betrieb)
• Mindestförderdruck: 12 Pa (je nach Höhe und Heizung)
• Abgastemperatur: Bis 400 °C dauerhaft

Zulassungen und Normen

• DIN EN 13063-1 / -2 (für feuchtebeständige Schornsteine)
• BImSchV Stufe 2 (Deutschland) – erfüllt
• 15a-B-VG (Österreich) – erfüllt
• CE-Kennzeichnung gemäß Bauproduktenverordnung

Systemaufbau und Montage

Der Erlus Leistungsschornstein CI basiert auf einem durchdachten Stecksystem:

• Innenrohr: Hochfeste Keramik (Edelstein-Qualität) mit 6 mm hoher Muffe und integrierter Dichtung – einfaches Zusammenstecken ohne Mörtel oder Kleber.
• Dämmung: Die Keramikrohre sind bereits werksseitig mit einer hochwirksamen Mineralwolle-Dämmung ummantelt. Dadurch entfällt das lästige Einbringen von Dämmstoffen auf der Baustelle.
• Mantelsteine: Leichtbeton-Mantelsteine (z.B. 38×38 cm) werden um die gedämmten Keramikrohre gesetzt und sorgen für Stabilität und Witterungsschutz.
• Verbindung: Die Mantelsteine werden ebenfalls trocken gesteckt – kein Mörtel erforderlich. Die Außenhaut ist dadurch schnell errichtet und kann sofort belastet werden.

Dank des modularen Aufbaus kann der Schornstein auch nachträglich problemlos verlängert oder mit Reinigungsöffnungen ergänzt werden.

Anwendungsbereiche

• Neubau: Ideal für Ein- und Mehrfamilienhäuser mit modernen Heizsystemen (Brennwertkessel, Holzheizungen).
• Sanierung: Nachrüstung in bestehenden Schornsteinen – der CI-Leistungsschornstein kann als eigenständiges System eingebaut werden.
• Mehrfachbelegung: Durch die W3G-Zulassung für mehrere Feuerstätten geeignet (bei entsprechender Dimensionierung).
• Industrie/ Gewerbe: Für Abgasleitungen von kleineren Gewerbebetrieben.

Häufige Fragen (FAQ)

Für welche Brennstoffe ist der Erlus CI geeignet?

Der Schornstein ist für alle Brennstoffe zugelassen: Gas, Öl (schwefelarm), Holz, Pellets, Kohle. Dank der feuchteunempfindlichen Keramik kann er auch im Kondensatbetrieb (z.B. bei Brennwertgeräten) eingesetzt werden.

Was bedeutet die Bezeichnung GC 18?

GC steht für "Grundbausatz CI", die Zahl 18 gibt die Nennweite des Innenrohrs in cm an (hier DN 180). Der Grundbausatz enthält alle Teile für einen kompletten Schornsteinzug in dieser Dimension.

Benötige ich spezielles Werkzeug für die Montage?

Nein, die Steckverbindungen lassen sich von Hand fügen. Für das Kürzen der Keramikrohre liegt dem Bausatz ein Sägeblatt bei; ansonsten sind nur übliche Werkzeuge für die Befestigung am Baukörper nötig.

Kann der Schornstein auch im Außenbereich installiert werden?

Ja, die Mantelsteine aus Leichtbeton sind witterungsbeständig. Für die Außeninstallation empfehlen wir jedoch einen zusätzlichen Wetterschutz (z.B. Verputz oder Verklinkerung).

Wie lange ist die Lebensdauer?

Die Keramik-Innenrohre sind praktisch unverwüstlich und korrosionsbeständig. Bei fachgerechter Montage erreicht der Schornstein eine Lebensdauer von mehreren Jahrzehnten.
